🔌 ベターキャップの「正式な作り方」を電工が本音で語る

「ベターキャップに裸圧着端子Y形を使った 正式な取り付け施工の現場イメージ」

⚡ ベターキャップとは？まず基本から

「ベターキャップ」とは、電源コードの先端に取り付けるコンセントプラグ（差込側）のこと。パナソニック製が現場の定番で、コードをいためにくい設計と結線ゆるみ防止スプリングが特徴です。

型番種類対応コード定格
WH4015ベターキャップ（袋打・平形両用）袋打コード／平形コード15A 125V
WH4415ベター小型キャップ（平形専用）ビニル平形コード15A 125V

🚨 資格は必要？【法令の本音】

⚠️ ここは多くのサイトが誤解を招く書き方をしています。現場目線で正直に言います。

法律上の建前

電気工事士法施行令 第1条には2種類の「軽微な工事」があります。

条項内容電圧条件
第1号接続器へのコード接続600V以下
第4号インターホン・火災感知器等の二次側配線36V以下のみ

📌 出典：経済産業省 電気工事士等資格が不要な「軽微な工事」とは（PDF）

🔴 現場の本音

「100Vで使うベターキャップが資格不要って、理屈が通らない」

法令の安全思想の本来の趣旨は36V以下の低圧工事に「資格不要」の理屈が通るもの。100Vのコードに触れる作業を知識ゼロで行えば感電・火災リスクは現実にある。 法律の抜け穴的な規定に頼らず、電気工事士に依頼するのが最善です。

🔧 これが「正式施工」の全手順

❌ まず「よくある誤った情報」を消す

「より線を右巻きに巻いてネジ止めすればOK」→ これは不完全な施工です

より線をそのままネジに巻くと、使用中の振動・熱膨張でネジが緩み→接触不良→発熱→火災につながります。

📌 出典：voltechno.com「コンセントのプラグを付け替える方法」

✅ 正式手順（5ステップ）

用意するもの

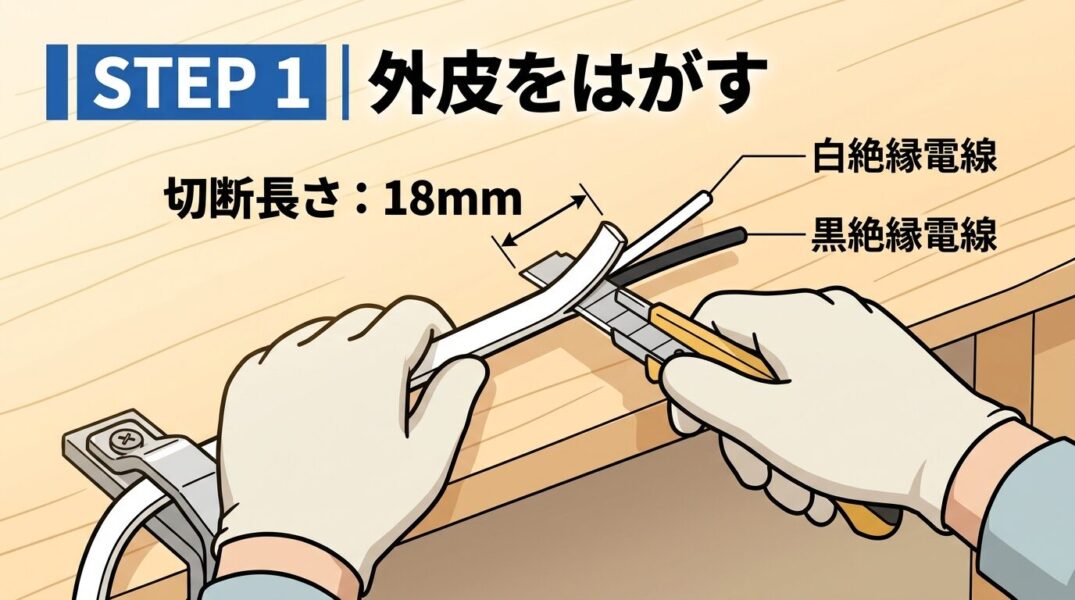

🟦 STEP 1｜コードの外皮をはがす

先端から約16〜20mmを慎重にカット。内部の電線（白・黒）を傷つけない。

外皮をはがす - シンプルな線画で外皮カット作業

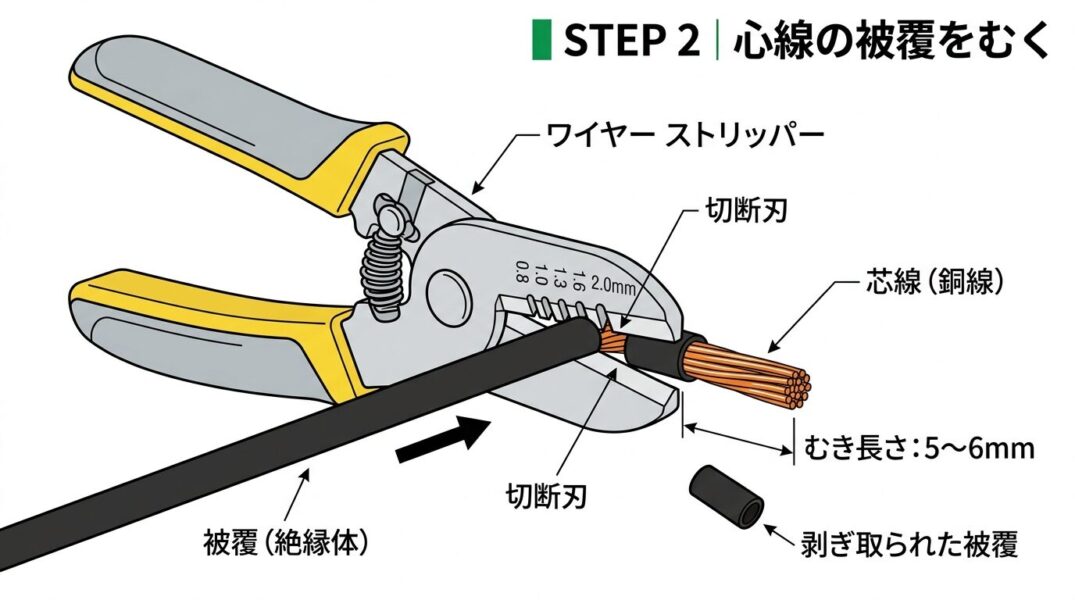

🟩 STEP 2｜心線の被覆をむく

各電線の先端から約5〜6mmをストリッパーでむく。むきすぎ厳禁。

心線の被覆をむく - ワイヤーストリッパー図解

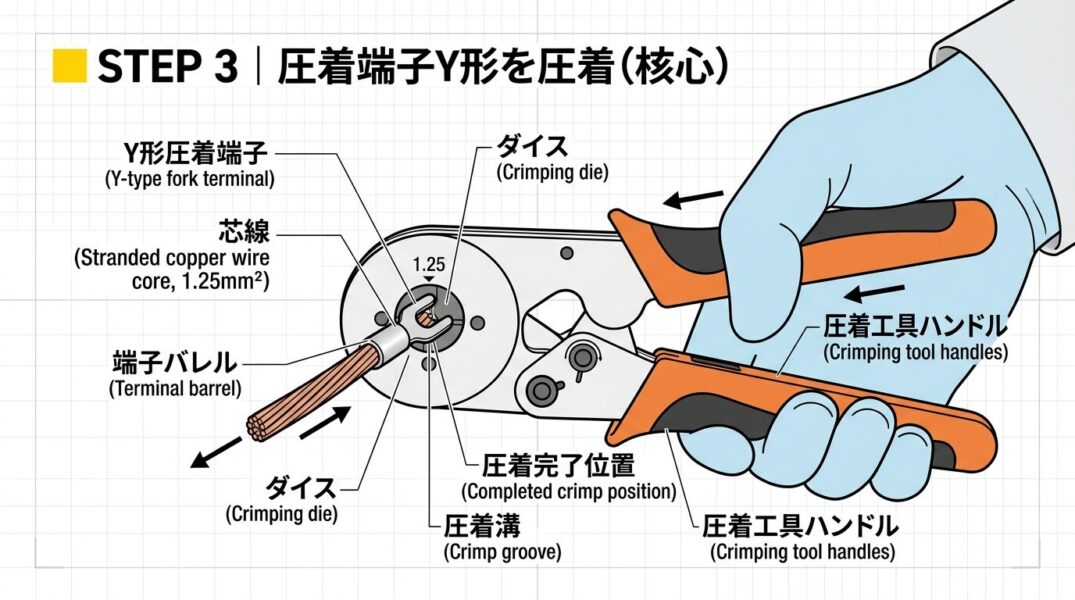

🟨 STEP 3｜裸圧着端子Y形を圧着（ここが正式施工の核心）

コードのより線サイズに合った端子を選び、専用圧着工具で確実にカシメる。

より線サイズ推奨端子（Y形）
0.75mm²Y0.75-3
1.25mm²1.25Y-3（ニチフ）
2mm²2Y-4

⚠️ ハンダ併用は厳禁。 断線・接触不良の原因になります。

圧着端子Y形を圧着 - 圧着工具の使い方図解

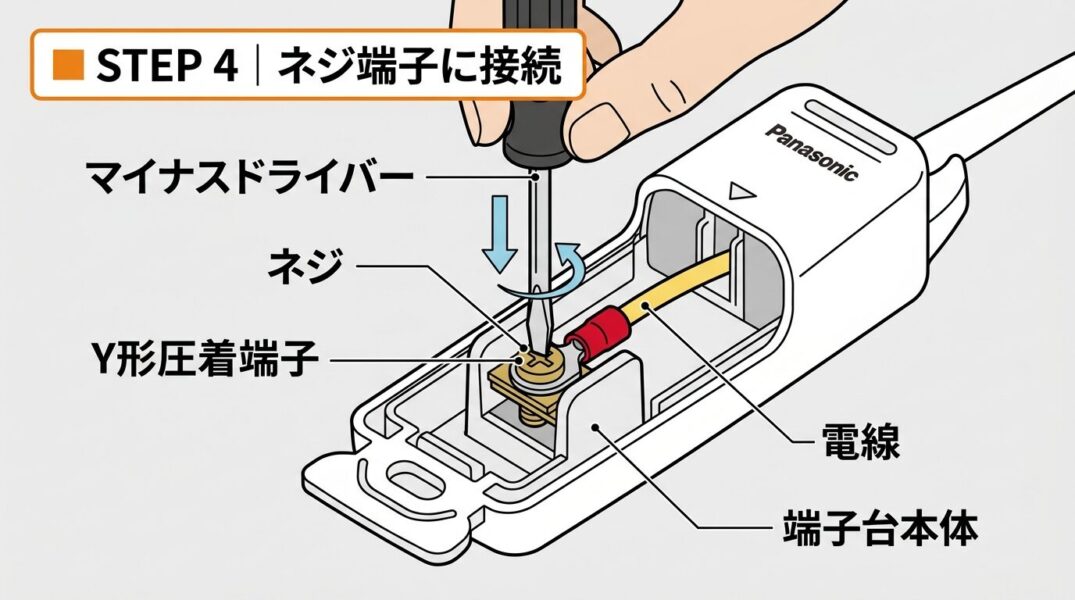

🟧 STEP 4｜ネジ端子にY形端子を接続

Y形の開口部をネジに引っ掛けてドライバーでしっかり締め付け。 ネジを完全に外さなくて済むのがY形最大のメリット。

ネジ端子に接続 - ドライバー締付け図解

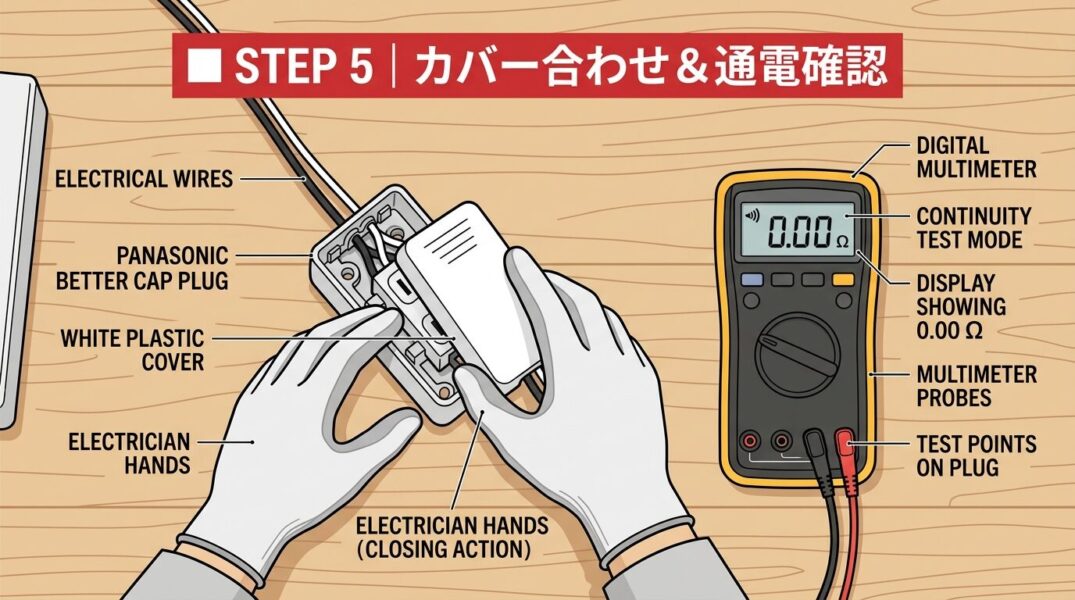

🟥 STEP 5｜カバー合わせ＆通電確認

ボディとカバーをしっかり嵌合。テスターで短絡がないか・導通があるか確認してから使用。

カバー合わせ＆通電確認 - 最終組立と検査図解

❌ やってはいけないNG施工一覧

NG施工リスク
より線をそのままネジに巻くネジ緩み→発熱→火災
ハンダ上げしてから結線酸化→接触不良→発火 📌パナソニック公式明記
心線が長すぎてはみ出すショート・感電
VVFケーブルに直結法令違反・火災
資格なしで100V施工感電・法律リスク

🛒 現場で使う推奨アイテム

アイテムリンク
パナソニック WH4015 ベターキャップAmazon
パナソニック WH4415 ベター小型キャップAmazon
ニチフ 裸圧着端子 Y形 1.25Y-3（100P）Amazon
ホーザン 裸圧着端子用 圧着工具Amazon
ワイヤーストリッパーAmazon

💬 SNS・現場の声

🐦 X（旧Twitter）より：「コードプラグ、より線をそのまま巻いてたけど電工の先輩に怒られた。圧着端子使うのが当たり前らしい」

📸 Instagram #電気工事士 タグより：「綺麗な仕上がりはSTEP1の心線処理から。雑な現場は心線処理も雑」

💬 Yahoo!知恵袋（電気工事士回答）より：「より線では緩みの原因になり勧められる方法ではありません」 📌 出典：https://detail.chiebukuro.yahoo.co.jp/qa/question_detail/q11234517111
