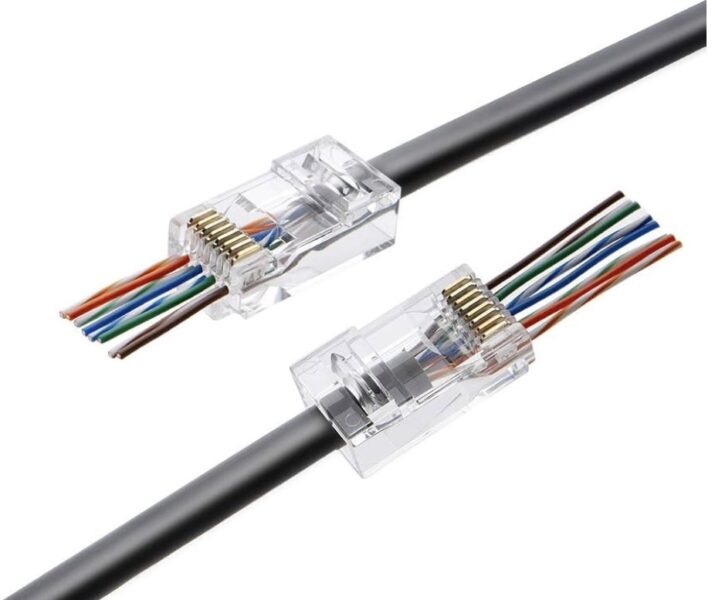

LANケーブルを自作する際に欠かせないのが「RJ45コネクタ」。その中でも近年人気を集めているのが 貫通型LANコネクタ です。従来の非貫通型と比べて作業効率が大幅に向上すると言われていますが、実際のメリットとデメリットを整理してみましょう。
✅ 貫通型LANコネクタのメリット
作業が圧倒的に簡単 芯線を揃えてそのままコネクタに通すだけでOK。非貫通型のように長さを揃えてカットする必要がなく、初心者でもスムーズに作業できます。
失敗率が低い 芯線がコネクタ先端から飛び出すため、配線順序を目視で確認可能。圧着前に間違いを防げるので安心です。
ロードバー不要 非貫通型で必要だったロードバー（配線を整える部品）が不要になり、工程がシンプルになります。
単線・より線どちらでも安定 高品質な製品では単線・より線ともに圧着失敗がほぼなく、安定した仕上がりが期待できます。
ツメ折れ防止構造あり スナッグレス形状の製品ではツメが折れにくく、ブーツ不要で耐久性が高いのも魅力です。
ポチップ
❌ 貫通型LANコネクタのデメリット
価格が高め 非貫通型よりもコストがかかるため、大量に作る場合は費用差が大きくなります。
専用工具が必要 貫通型対応のかしめ工具が必須。非対応工具では圧着できないため、初期投資が必要です。

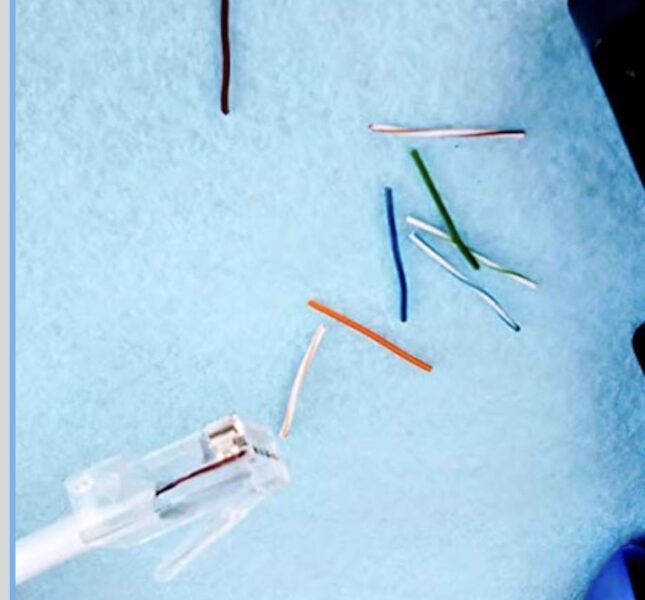

飛び出し部分のカット精度に依存 圧着時に芯線を同時にカットしますが、工具の刃が劣化すると切断不良や接触不良のリスクがあります。
見た目の問題 圧着前は芯線が飛び出しているため、作業環境が暗いと色確認が難しく、失敗につながることもあります。
入手性の差 一部メーカー製品は在庫切れが多く、国内流通が限られる場合があります。
プロショップE-道具館楽天市場店
ポチップ
イーサプライ 楽天市場店
ポチップ
⚖️ まとめ
- 初心者や失敗を減らしたい人 → 貫通型がおすすめ 作業効率と安心感が大幅に向上します。
- コスト重視・大量生産 → 非貫通型も検討 工具やコネクタ代を抑えたい場合は従来型が有利です。
LANケーブルを自作する際、「失敗してやり直すストレスを減らす」なら貫通型一択。ただし、工具とコネクタの価格を見て、用途に応じて選ぶのが最適です。
